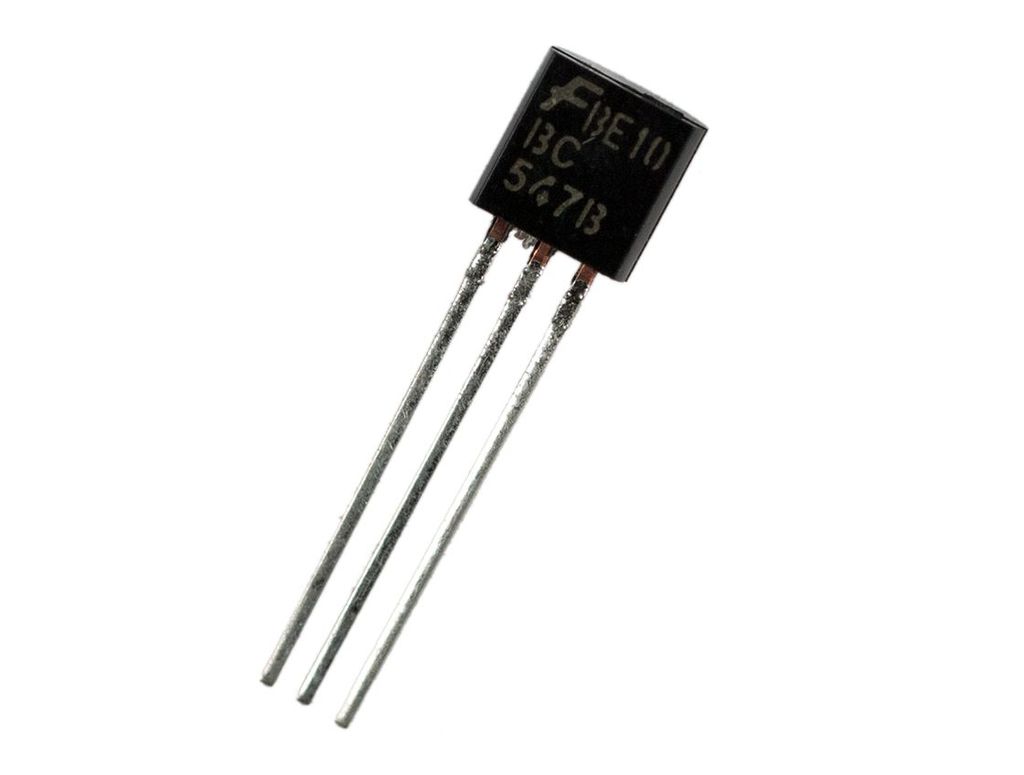

Tranzistor

Tranzistor je třívrstvá polovodičová součástka, kterou tvoří dvojice přechodů PN. Tranzistory jsou základní aktivní součástky, které se používají jako zesilovače, spínače a invertory. Jsou základem všech dnešních integrovaných obvodů, jako např. procesorů, pamětí.

Tranzistorový jev (efekt) byl objeven a tranzistor vynalezen 16. prosince 1947 v Bellových laboratořích týmem ve složení William Shockley, John Bardeen a Walter Brattain. Za tento objev jim byla roku 1956 udělena Nobelova cena za fyziku, jednalo se o velmi významný objev, který vedl k faktickému vědeckotechnickému převratu v oblasti aplikované elektrotechniky. Tím byl zároveň potvrzen dosavadní stálý trend miniaturizace jednotlivých a později integrovaných součástek, shrnutý Mooreovým zákonem jako v čase konstantní proces koncentrace polovodičových součástek.

Základní vlastností tranzistoru je schopnost zesilovat - malé změny napětí nebo proudu na vstupu mohou vyvolat velké změny napětí nebo proudu na výstupu.

Podle principu činnosti se rozlišují tranzistory bipolární a unipolární. Polovodičové přechody tranzistoru vytvářejí strukturu odpovídající spojení dvou diod v jedné součástce, většinu vlastností tranzistoru však dvojicí diod nahradit nelze. Každý tranzistor má (nejméně) tři elektrody, které se u bipolárních tranzistorů označují jako kolektor (C, příp. K), báze (B) a emitor (E), u unipolárních jako drain (D), gate (G) a source (S). Podle uspořádání použitých polovodičů typu P nebo N se rozlišují dva typy bipolárních tranzistorů, NPN a PNP (prostřední písmeno odpovídá bázi). Unipolární tranzistory se rozlišují na N-FET a P-FET.

Typy

• Bipolární - (BJT - Bipolar Junction Transistor) Jsou řízeny proudem tekoucím do báze.
• Unipolární - (FET - Field Effect Transistor) Jsou řízeny napětím (elektrostatickým polem) na řídící elektrodě (gate).
• JFET - (Junction FET) Řídící elektroda je tvořena závěrně polarizovaným přechodem PN.
• MESFET - (Metal Semiconductor FET) Řídící elektroda je tvořena závěrně polarizovaným přechodem kov-polokov.
• MOSFET - (Metal Oxide Semiconductor FET) Řídící elektroda je izolována od zbytku tranzistoru oxidem. Jejich výkonnostní varianty mají mezi Drain a takzvanou Body diodou[1] která jím pomáhá zvládat napěťové špičky opačného napětí způsobené rychlým rozpojováním induktoru např. motoru (pro jehož řízení se často používají)
• MISFET - (Metal Insulated Semiconductor FET) Obecný název pro tranzistor s izolovanou řídící elektrodou. Izolantem nemusí být jen oxid (např. nitrid...).

Dělení podle výkonu

• běžné tranzistory: slouží pro zpracování signálu (ať už jako jednotlivé "diskrétní" součástky, či součástky v čipech a mikročipech integrovaných obvodů), jsou dnes základním prvkem spotřební i nespotřební elektroniky (televize, rádia, počítače, mobilní telefony...). Běžné tranzistory obvykle zpracovávají signál v jednotkách voltů. Proud přitom bývá nejvýše v řádu miliampérů. Snahou od počátku je a zůstává minimalizace jak obou elektrických veličin, tak ztrát energie v součástce a z toho vyplývající efektivita zpracování informace.

• výkonové tranzistory: jsou klíčovým prvkem používaným ve výkonové elektronice, například v oblasti spínaných zdrojů nebo frekvenčních měničů. Výkonová elektronika je rovněž klíčová při realizaci moderních zdrojů světla (úsporná žárovka, LED), moderních trakčních vozidel s asynchronními motory, hybridních automobilů a elektromobilů, fotovoltaických a větrných elektráren. Současné výkonové tranzistory (viz IGBT) jsou schopny ve spínacím režimu pracovat s napětím až v řádu kilovoltů a s proudy v řádu stovek nebo tisíců ampér.

• středně výkonné tranzistory: mezi běžnými a výkonovými tranzistory - často jak parametry, tak fyzickou funkcí - jsou provozované v lineárním režimu a používají se například pro lineární regulátory napětí nebo pro výkonové stupně audiozesilovačů.
