Cívka

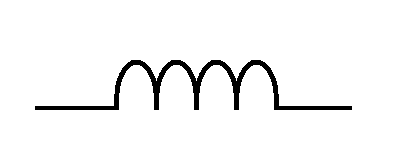

Cívka je elektrotechnická součástka používaná v elektrických obvodech:

• k vytvoření magnetického pole elektrického proudu, které se dále využívá k působení magnetickou silou - cívka (s jádrem) slouží jako elektromagnet,
• k indukci elektrického proudu proměnným magnetickým polem - cívka slouží jako induktor (nositel indukčnosti).

Stavba

Cívka se skládá z vodiče navinutého na izolační nosnou kostru. Vinutí může být jednovrstvé nebo vícevrstvé. V případě vícevrstvých vysokofrekvenčních cívek je třeba použít tzv. křížové vinutí, aby se omezila vlastní elektrická kapacita cívky. Navinutý vodič může být i samonosný - bez kostry.

Vodič v cívce má mít co nejmenší rezistivitu, aby v cívce nedocházelo k velkým tepelným ztrátám. Nejčastěji používaným materiálem je měď.

Ke zvětšení magnetických vlastností se dovnitř cívky vkládá jádro z magneticky měkké oceli, tzn. z feromagnetické látky s malou remanentní magnetizací. K omezení vzniku vířivých proudů v jádře se jádro skládá z několika vrstev oddělených izolantem nebo z jemných železných částeček spojených izolační hmotou (tzv. železné jádro).

Parametry

• Počet závitů
• Geometrické vlastnosti (počet závitů na jednotku délky, délka, obsah průřezu)
• Indukčnost - vyjadřuje velikost magnetického indukčního toku při jednotkovém elektrickém proudu
• Maximální zatížení - největší možný výkon elektrického proudu nepoškozující cívku
• Maximální proud - největší proud, který může procházet cívkou
• Činitel jakosti Q

Cívka ve stejnosměrném obvodu

V obvodu stálého stejnosměrného proudu se cívka projevuje pouze svým elektrickým odporem.

Kolem cívky se průchodem stejnosměrného proudu vytváří stálé magnetické pole. Magnetický indukční tok závisí přímo úměrně na indukčnosti cívky a velikosti proudu. Indukčnost cívky a tím i magnetické pole je možno zesílit vložením jádra - magnetického obvodu do cívky.

Cívka ve střídavém obvodu

V obvodu střídavého proudu vzniká kolem cívky proměnné magnetické pole, které v cívce indukuje elektromotorické napětí. Indukované napětí působí vždy proti změnám, které je vyvolaly (Lenzův zákon), což má za následek vznik impedance, u cívky nazývané induktance, tj. odpor cívky proti průchodu střídavého proudu. Induktance závisí přímo úměrně na indukčnosti cívky a frekvenci střídavého proudu.

Cívka rovněž způsobuje fázový posuv střídavého proudu oproti střídavému napětí o π/2 neboli 1/4 periody.

Proměnného magnetického pole kolem cívky se využívá také v transformátorech při transformaci střídavého elektrického proudu a napětí mezi dvěma obvody. Způsob a velikost transformace ovlivňuje poměr počtu závitů sekundární a primární cívky transformátoru, celková energie transformace je však také výrazně limitována celkovou velikostí a kvalitou magnetického obvodu transformátoru.
